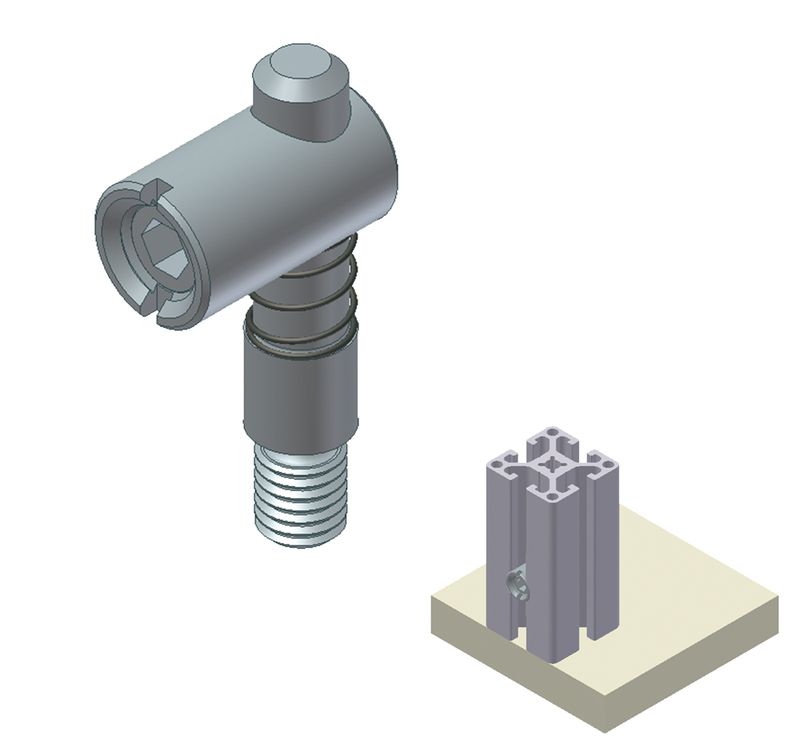

Grundverbinder

Schraubverbinder (GSR) für Profilreihe 45 Nut 10

05.01360.00

Bestehend aus:


> Hammerbolzen

> Hülse

> Gewindestift



GSR
Werkstoff Stahl, verzinkt
Farbe silber
Nut Nut 10
Profilreihe Profil 45
Drehmoment 38.0000 Nm

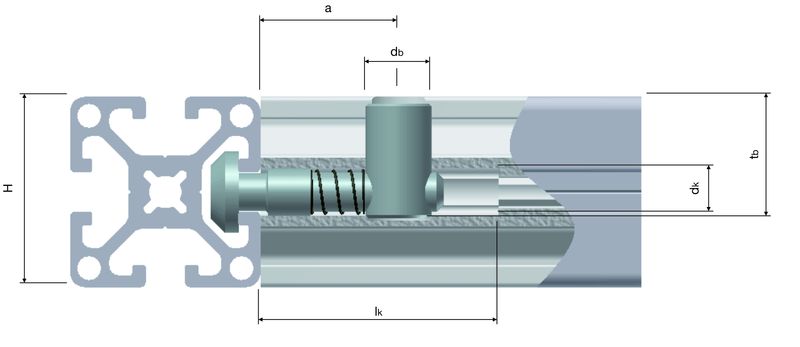

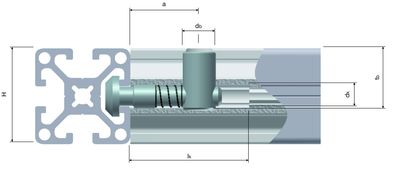

Maß a 29.0000 mm
Durchmesser b 16.2000 mm
Durchmesser k 10.2000 mm
Maß tb 30.0000 mm

Downloads

05-01360.dxf
05-01360zur Korrektur.stp
