Transport- und Fußplatten

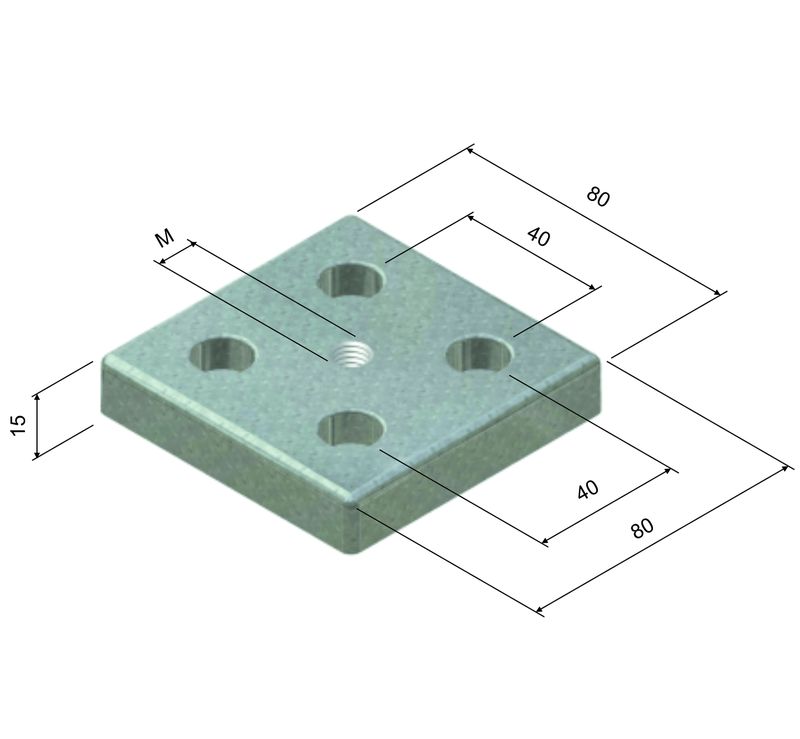

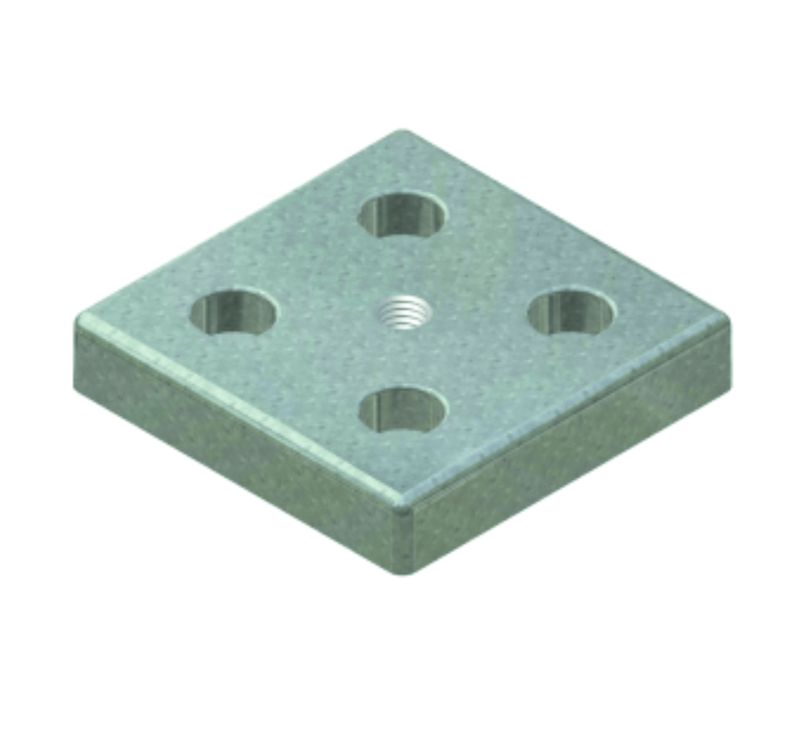

Transport- und Fußplatte 80x80 mm, M10
05.01228.00
> für eine stirnseitige Befestigung werden vier Schrauben M8x20 benötigt
> für eine nutseitige Befestigung werden vier Schrauben M8x10 und vier Nutensteine 8E M8 benötigt
| 80x80 mm | |
| Werkstoff | Zinkdruckguss |
| Farbe | silber |
| Nut | Nut 8 |
| Gewinde | M10 |
Downloads
05-01228-Seitenansicht.dwg
05-01228-Draufsicht.dwg
05-01228.dwg
05-01228.sat
