Transport- und Fußplatten

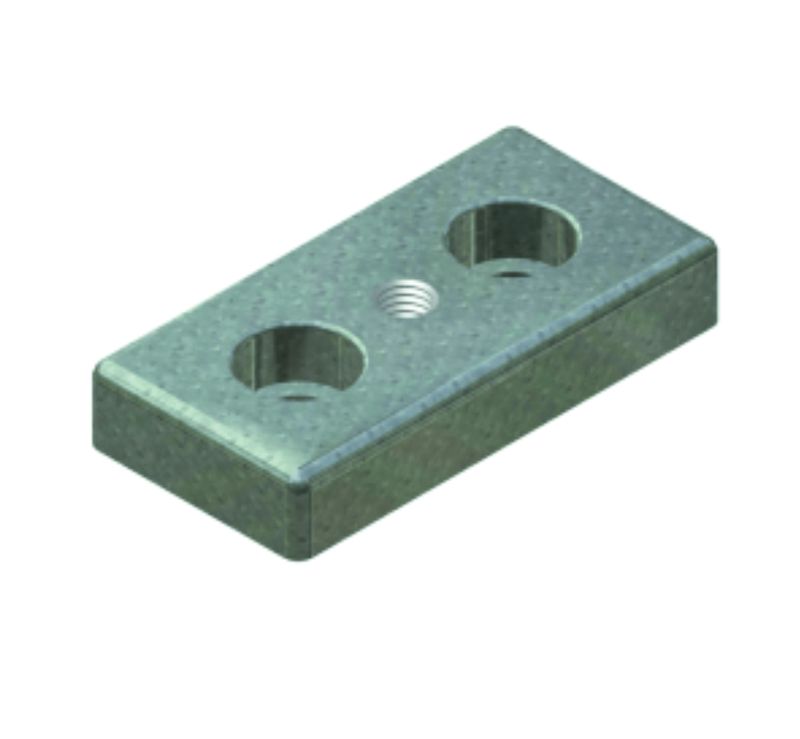

Transport- und Fußplatte 45x90 mm, M16
05.01296.00
> für eine stirnseitige Befestigung werden zwei Schrauben M12x40 benötigt
> für eine nutseitige Befestigung werden zwei Schrauben M8x16, zwei Nutensteine 10 M8 sowie zwei
Scheiben Ø 8,4 mm benötigt

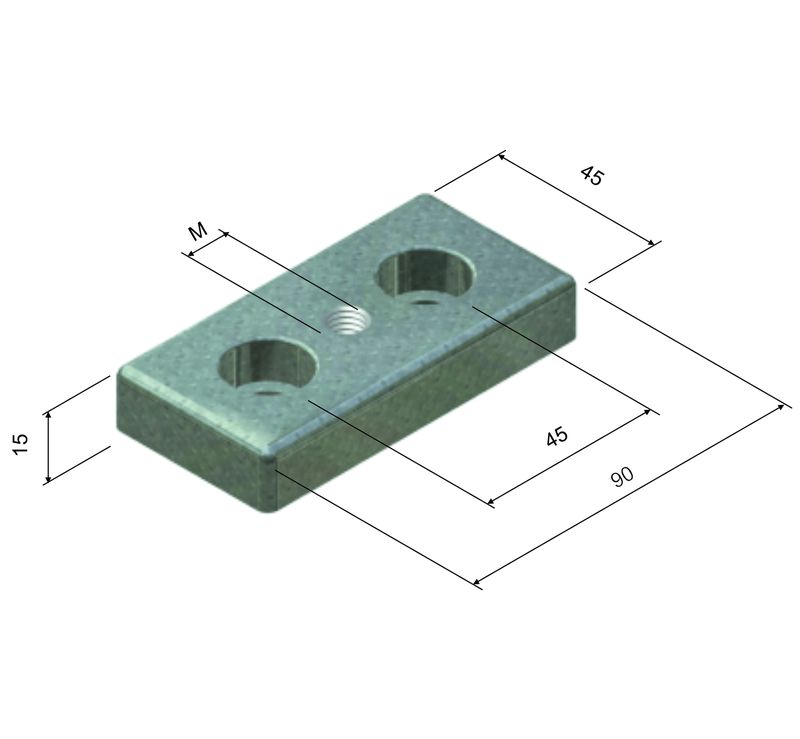

| 45x90 | |
| Werkstoff | Zinkdruckguss |
| Farbe | silber |
| Nut | Nut 10 |
| Gewinde | M16 |
Downloads
05-01296-00.stp
05-01296-Draufsicht.dwg
05-01296-Seitenansicht.dwg
05-01296.dwg
05-01296.sat
