Transport- und Fußplatten

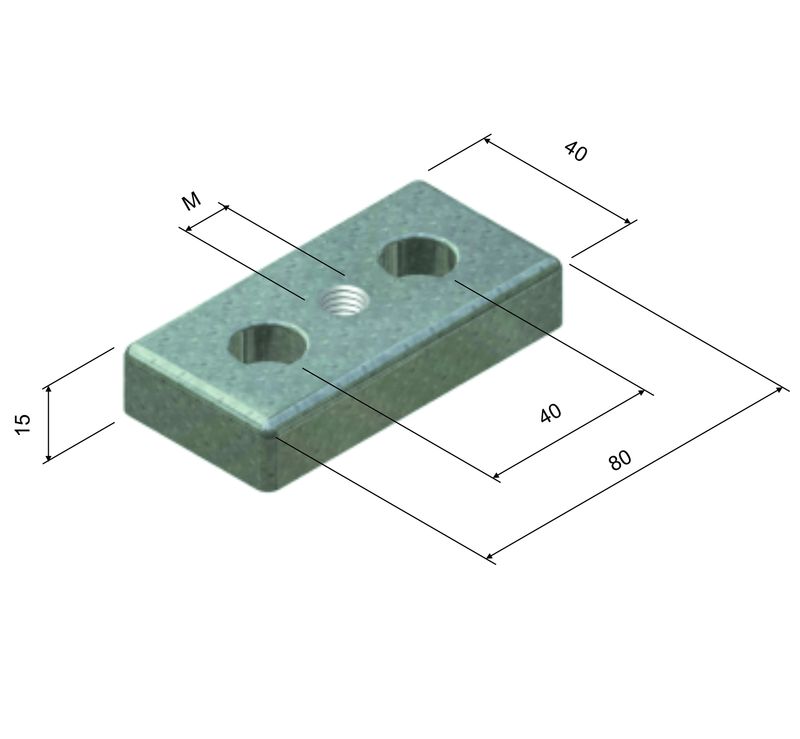

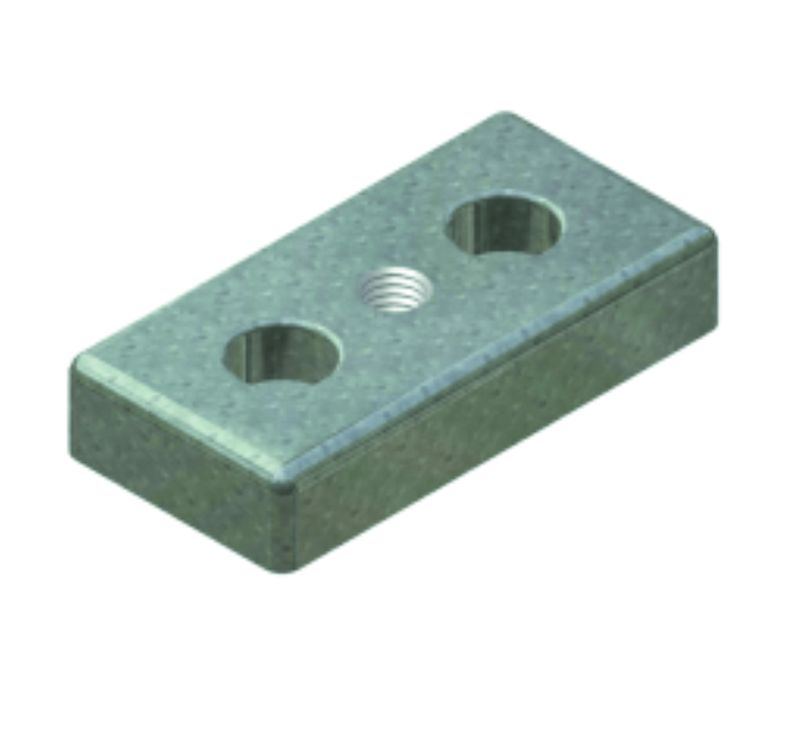

Transport- und Fußplatte 40x80 mm, M16
05.01227.00
> für eine stirnseitige Befestigung werden zwei Schrauben M8x20 benötigt
> für eine nutseitige Befestigung werden zwei Schrauben M8x16 und zwei Nutensteine 8E M8 benötigt
| 40x80 mm | |
| Werkstoff | Zinkdruckguss |
| Farbe | silber |
| Nut | Nut 8 |
| Gewinde | M16 |
Downloads
05-01227-Seitenansicht.dwg
05-01227-Draufsicht.dwg
05-01227.dwg
05-01227.sat
